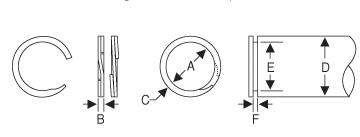

VS, WS, WST, WSM Spiral External Retainer Rings |
|||||||||||||
|
![]() |
Part # | Groove Dia. (in) | Groove Width (in) | Thickness (in) | Radial Wall (in) | Housing Dia. (in) | Free O.D. (in) |
---|---|---|---|---|---|---|
VS-162 | 1.568 | .039 | .031 | .118 | 1.625 | 1.550 |
VS-187 | 1.818 | .039 | .031 | .118 | 1.875 | 1.798 |
VS-400 | 3.908 | .044 | .039 | .188 | 4.000 | 3.867 |
VS-412 | 4.015 | .052 | .046 | .225 | 4.125 | 3.973 |
VS-525 | 5.119 | .067 | .061 | .225 | 5.250 | 5.067 |
VS-625 | 6.094 | .067 | .061 | .265 | 6.250 | 6.033 |
WS-131 | 1.264 | .048 | .043 | .095 | 1.312 | 1.251 |
WS-137 | 1.323 | .048 | .043 | .095 | 1.375 | 1.308 |
WS-143 | 1.385 | .048 | .043 | .095 | 1.437 | 1.370 |
WS-175 | 1.691 | .056 | .049 | .118 | 1.750 | 1.673 |
WS-196 | 1.871 | .056 | .049 | .128 | 1.969 | 1.882 |
WS-206 | 1.992 | .056 | .049 | .128 | 2.062 | 1.971 |
WS-225 | 2.176 | .056 | .049 | .138 | 2.250 | 2.153 |
WS-231 | 2.340 | .056 | .049 | .138 | 2.312 | 2.211 |
WS-236 | 2.284 | .056 | .049 | .138 | 2.362 | 2.261 |
WS-250 | 2.418 | .056 | .049 | .148 | 2.500 | 2.394 |
WS-268 | 2.5796 | .056 | .049 | .158 | 2.688 | 2.572 |
WS-275 | 2.660 | .056 | .049 | .158 | 2.750 | 2.635 |
WS-293 | 2.843 | .056 | .049 | .168 | 2.937 | 2.817 |
WS-312 | 3.027 | .068 | .061 | .178 | 3.125 | 3.000 |
WS-325 | 3.150 | .068 | .061 | .178 | 3.250 | 3.121 |
WS-334 | 3.239 | .068 | .061 | .188 | 3.343 | 3.210 |
WS-362 | 3.515 | .068 | .061 | .198 | 3.625 | 3.483 |
WS-450 | 4.364 | .068 | .061 | .238 | 4.500 | 4.326 |
WS-525 | 5.107 | .079 | .072 | .250 | 5.25 | 5.064 |
WS-537 | 5.228 | .079 | .072 | .250 | 5.375 | 5.187 |
WS-550 | 5.353 | .079 | .072 | .250 | 5.500 | 5.308 |
WSM-100 | .940 | .046 | .042 | .085 | 1.000 | .932 |
WSM-112 | 1.059 | .056 | .050 | .103 | 1.125 | 1.047 |
WSM-125 | 1.176 | .056 | .050 | .103 | 1.250 | 1.163 |
WSM-137 | 1.291 | .056 | .050 | .118 | 1.375 | 1.277 |
WSM-150 | 1.406 | .056 | .050 | .118 | 1.500 | 1.390 |
WSM-175 | 1.650 | .068 | .062 | .128 | 1.750 | 1.633 |
WSM-200 | 1.886 | .068 | .062 | .158 | 2.000 | 1.867 |
WSM-325 | 3.076 | .103 | .093 | .225 | 3.250 | 3.054 |
WSM-50 | .468 | .039 | .035 | .050 | .500 | .464 |
WSM-62 | .588 | .039 | .035 | .055 | .625 | .583 |
WSM-75 | .704 | .046 | .042 | .065 | .750 | .698 |
WSM-87 | .821 | .046 | .042 | .075 | .875 | .814 |
WST-106 | 1.015 | .056 | .050 | .088 | 1.062 | 1.005 |
WST-162 | 1.550 | .068 | .062 | .118 | 1.625 | 1.537 |
WST-168 | 1.610 | .068 | .062 | .118 | 1.687 | 1.598 |
WST-175 | 1.670 | .068 | .062 | .118 | 1.750 | 1.657 |
WST-187 | 1.790 | .068 | .062 | .123 | 1.875 | 1.774 |
WST-250 | 2.385 | .086 | .078 | .188 | 2.500 | 2.366 |
WST-262 | 2.505 | .086 | .078 | .188 | 2.625 | 2.485 |
WST-275 | 2.625 | .103 | .093 | .188 | 2.750 | 2.604 |
WST-300 | 2.860 | .103 | .093 | .188 | 3.000 | 2.838 |
WST-343 | 3.280 | .103 | .093 | .188 | 3.437 | 3.254 |
WST-350 | 3.340 | .120 | .111 | .250 | 3.500 | 3.315 |
WST-375 | 3.577 | .120 | .111 | .250 | 3.750 | 3.550 |
WST-400 | 3.756 | .120 | .111 | .250 | 4.000 | 3.787 |
WST-425 | 4.065 | .120 | .111 | .250 | 4.250 | 4.032 |
WST-450 | 4.310 | .120 | .111 | .250 | 4.500 | 4.280 |
WST-500 | 4.790 | .120 | .111 | .250 | 5.000 | 4.755 |
WST-675 | 6.465 | .174 | .165 | .312 | 6.750 | 6.182 |
WST-93 | .894 | .046 | .042 | .075 | .938 | .886 |
